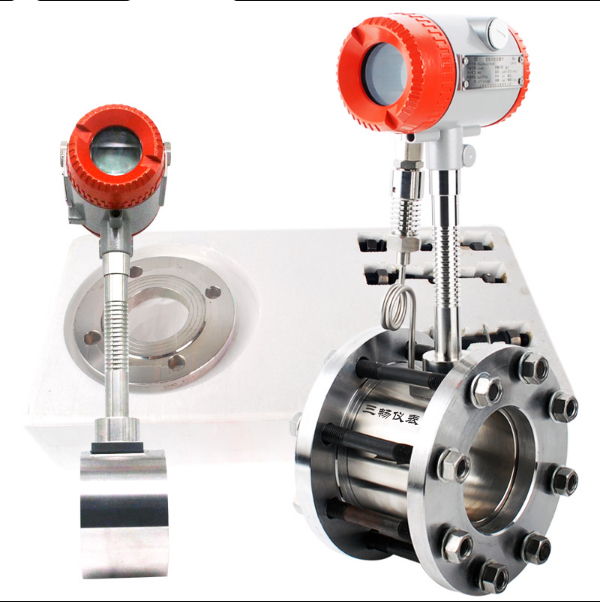

壓縮空氣流量計

產品名稱：壓縮空氣流量計

產品型號：SCLUG

概述：三暢儀表專業生產SCLUG壓縮空氣流量計、壓縮空氣流量表、管道空氣流量計等，有遠傳型，現場顯示型，溫壓自動補償型�？捎糜跍y(cè)量氣體、蒸汽、壓縮機空氣的流量。廠家價格咨詢電話0517-86998326

18952302362

詳細信息

概述

壓縮空氣流量計是根據卡門渦街理論進行工作的，可用于測量氣體、蒸汽、壓縮機空氣的流量。江蘇淮安三暢儀表集團生產的SCLUG壓縮空氣流量表，有遠傳型，現場顯示型，溫壓自動補償型�？蓮V泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。

二、壓縮空氣流量計特點

1、壓縮空氣管道流量計精確度較高，液體測量精度為1.0%，氣體測量精度為1.5%。

2、無活動部件，無磨損，結構簡單，長期穩定。

3、壓損小，約為孔板流量計的1/4

4、安裝方式靈活，可水平，垂直和不同角度傾斜安裝

5、采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

6、采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能

7、溫壓補償一體化設計。

8、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

9、同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

壓縮空氣流量計局限性:

(1)壓縮空氣流量計不適用于低雷諾數(Ren≤2×104)測量，在高黏度、低流速、小口徑情況下應用受到限制。

(2)管道有振動的場所應選用耐振檢測方式的儀表。

(3)旋渦分離的穩定性受到沈速分布畸變和旋轉流的影響，應根據上游側不同形式的阻流件配置足夠長的直管段，一般可參照節流式差壓流量計的直管段長度要求安裝。

(4)與渦輪流量計相比，儀表系數較低，分辨率低，且口徑越大越低，一般應用于中小口徑(DN25~DN300)。

(5)儀表在脈動流、混相流中應用尚缺試驗數據。

壓縮空氣流量計的選型和使用是用好流量計的關鍵環節。目前國內壓縮空氣流量計使用情況不是很理想的主要原因是選型不當，使流量計沒有工作于儀表流量范圍的中、上區域(儀表信號質量好，精確度高，具有較好的抗振動性能)，有些由于管道沒有充滿介質，用戶不愿意縮管，甚至超出了所選流量計的使用范圍，無法測量。

壓縮空氣流量計的儀表口徑及規格要遵循以下原則進行選擇:

(1)明確流體的名稱、組分。

(2)明確工作狀態的非常大、常用、非常小流量。

(3)明確非常高、常用、非常低工作壓力和工作溫度。

(4)工作狀態下介質的黏度。

(5)根據被測流體狀態的不同(液體、氣體、蒸汽)進行儀表流量范圍、口徑大小的計算與選擇。

壓縮空氣流量計的技術參數

儀表型號	SCLUG-N	SCLUG-A	SCLUG-B	SCLUG- C	SCLUG- D1/D2
信號輸出	脈沖	4-20mA	無	4-20mA	可選4-20mA或脈沖
供電電源	24VDC±15%	24VDC±15%	鋰電池	24VDC±15%	24VDC±15%和鋰電池
通訊接口	無	無	無	可選RS485	可選RS485
精度等級	液體：1.0級 氣體：1.0級 蒸汽：1.5級		液體：1.0級 氣體：1.0級 蒸汽：1.5級		液體：1.0級 氣體：1.0級 蒸汽：1.5級
顯示器	無		有		有
儀表材質	304SS		304SS		304SS
防爆等級	可選ExiaIICT5或ExdIIBT6		可選ExiaIICT5或ExdIIBT6		可選ExiaIICT5或ExdIIBT6
防護等級	IP65		IP65		IP65
整機功耗	＜1W		＜1W		＜1W
儀表通經	DN15~DN300		DN15~DN300		DN15~DN300
安裝方式	法蘭夾持或一體化法蘭連接		法蘭夾持或一體化法蘭連接		法蘭夾持或一體化法蘭連接
耐壓等級	可選1.6MPa或2.5MPa		可選1.6MPa或2.5MPa		可選1.6MPa或2.5MPa
介質溫度	-40℃~250℃、-40℃~350℃		-40℃~250℃、-40℃~350℃		-40℃~250℃、-40℃~350℃
環境溫度	-20℃~60℃		-20℃~60℃		-20℃~60℃

壓縮空氣流量計的流量范圍

儀表口徑	液體流量范圍(m3/h)	氣體流量范圍(m3/h)
15	1.2-6.2	2.8-12
20	1.5-10	5-40
25	1.6～16	8.8-55
40	2～40	27～205
50	3～60	35～380
80	6.5～130	86～1100
100	15～220	133～1700
150	30～450	347～4000
200	45～800	560～8000
250	65～1250	890～11000
300	95～2000	1360～18000
(300)	100～1500	1560～15600
(400)	180～3000	2750～27000
(500)	300～4500	4300～43000
(600)	450～6500	6100～61000
(800)	750～10000	11000～110000
(1000)	1200～1700	17000～170000
>(1000)	協議	協議
