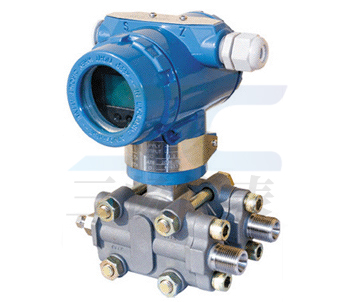

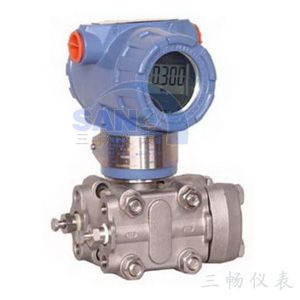

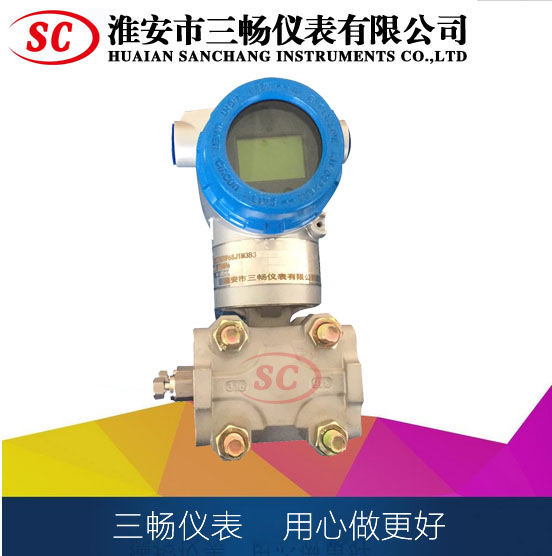

雙法蘭差壓變送器

 雙法蘭差壓變送器
產品名稱:雙法蘭差壓變送器
概述:SC-3051DP雙法蘭差壓變送器是一種新型變送器,具有設計 原理先進、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國內為流,并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點,讓使用者有耳目一新的感覺,同時與傳統的1151、CECC等系列設備在安裝上可直接替換,有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展,雙法蘭差壓變送器除設計小巧精致外,更推出具有HART現場總線協議的智能化功能。

全國銷售熱線 18952302362

詳細信息

概述

SC-3051DP遠傳差壓變送器雙法蘭差壓變送器或雙法蘭液位變送器是我公司引進國外先進技術和設備生產的新型變送器,關鍵原材料,元器件和零部件均源自進口,整機經過嚴格組裝和測試,該產品具有設計 原理先進、品種規格齊全、安裝使用簡便等特點。










遠傳差壓變送器外觀上完全融合了目前國內為流,并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)的結構優點,讓使用者有耳目一新的感覺,同時與傳統的1151CECC等系列產品在安裝上可直接替換,有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展,該系列雙法蘭變送器除設計小巧精致外,更推出具有HART現場總線協議的智能化功能。



 精度高
量程、零點外部連續可調
 穩定性能好
正遷移可達500%、負遷移可達600%
 二線制
阻尼可調、耐過壓
 固體傳感器設計

 無機械可動部件、維修量少
 重量輕(2.4kg)
全系列統一結構、互換性強
小型化(166mm總高)
接觸介質的膜片材料可選
單邊抗過壓強
低壓澆鑄鋁合金殼體

雙法蘭差壓變送器智能型特點:
超級的測量性能,用于壓力、差壓、液位、流量測量
數字精度:±0.25%
模擬精度:±0.5%±0.1%F.S
全 性 能:±0.25F.S
穩 定 性:0.25% 60個月
量 程 比:100:1
測量速率:0.2S
小型化(2.4kg)全不銹鋼法蘭,易于安裝
過程連接與其它產品兼容,實現非常佳測量
世界上唯一采用H合金護套的傳感器(技術),實現了優良的冷、熱穩定性
雙法蘭液位計采用16位計算機的智能變送器
標準4-20mA,帶有基于HART協議的數字信號,遠程操控
支持向現場總線與基于現場控制的技術的升級。

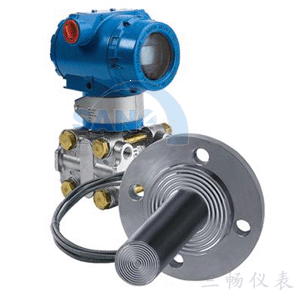

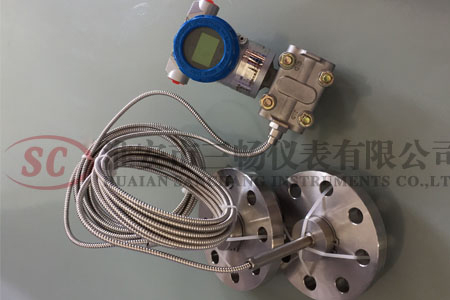

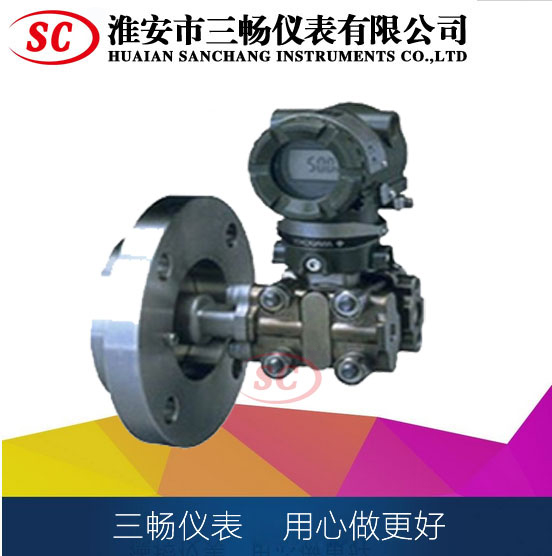

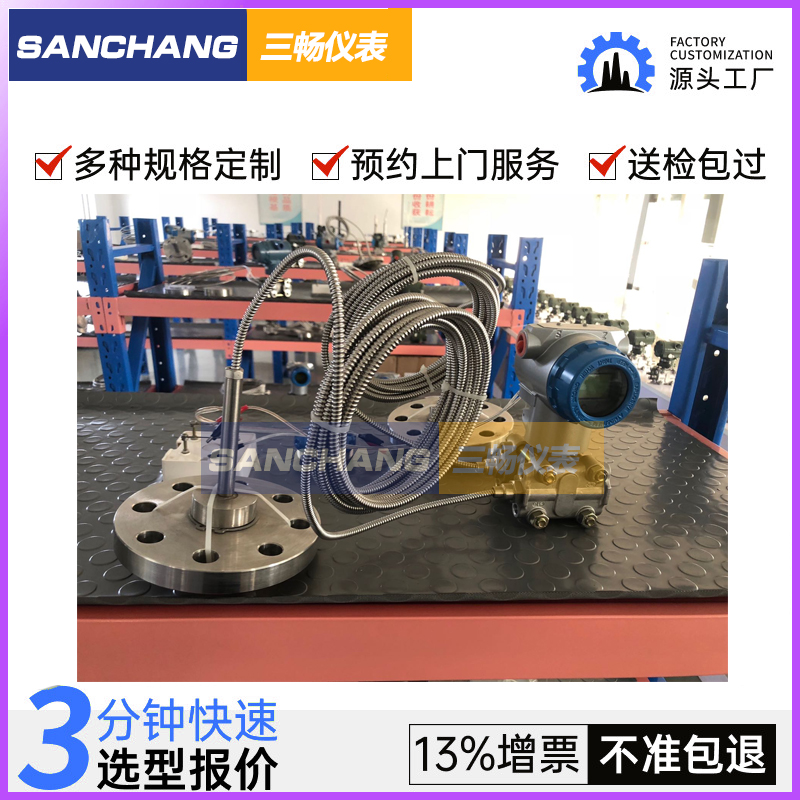

SC-3051DP型帶遠傳裝置的差壓/壓力變送器,為避免被測介質直接于變送器的隔離膜片接觸提供了一種可靠的測量方法。

功能參數:
  ◆使用對象:液體、氣體和蒸氣
  ◆測量范圍:0-0.1kPa至0-40MPa
  ◆輸出信號:4~20mA DC(特殊可為四線制220V AC供電,0~10mA DC輸出)
  ◆供電電源:12~45V DC,一般為24V DC
  ◆負載特性:與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關系式為RL≤50(VS-12)

  ◆指示表:指針式線性指示0~100%刻度,以及3 1/2位LCD液晶式顯示
  ◆防爆:a.隔爆型 dⅡCT5;b.本質安全型 iaⅡCT6
  ◆量程和零點:外部連續可調
  ◆正負遷移:零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的絕對值,均不能超過測量范圍上限的100%。非常大正遷移量為非常小校調量程的500%;非常大負遷移量為非常小校調量程的600%。流量變送器非常大正、負遷移量為校準量程的10%
  ◆溫度范圍:放大器工作溫度范圍:-29~+93℃(LT型為:-25~+70℃),灌充硅油的測量元件:-40~+104℃,法蘭式變送器灌充高溫硅油時:+15~+315℃,普通硅油:-40~+150℃
  ◆靜壓和過載壓力:4、10、25、32MPa
  ◆濕度:相對濕度為0~100%。

  ◆振動影響:在任意軸向上,振動頻率為200Hz時,誤差為測量范圍上限的±0.05%/g
  ◆電源影響:小于輸出量程的0.005%/V
  ◆負載影響:電源如果穩定,則負載沒有影響
  ◆安裝位置影響:非常大可產生0.24kPa的零點誤差,但可校正,對量程沒有影響其它


雙法蘭差壓變送器安裝說明
其實大家可能注意到, 4-20mA電流本身就可以為變送器供電,如圖1所示。變送器在電路中相當于一個特殊的負載,特殊之處在于變送器的耗電電流在4~20mA之間根據傳感器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線,因而被稱為兩線制變送器。工業電流環標準下限為4mA,因此只要在量程范圍內,變送器至少有4mA供電。這使得兩線制傳感器的設計成為可能。
  在工業應用中,測量點一般在現場,而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算,省去2根信號傳輸導線意味著成本降低近百元!另外四線制變送器和三線制變送器因導線內電流不對稱必須使用昂貴的屏蔽線,而兩線制變送器可使用非常便宜的的雙絞線導線,因此在應用中兩線制變送器必然是首選。
帶遠傳裝置的變送器適用于下列工況:
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由于環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格凈化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。
具體選型尺寸請咨詢銷售部或參看本公司相關樣冊。

雙法蘭差壓變送器型號及規格代號表
SC-3051DP型
雙法蘭差壓變送器

4
0-4~40KPa
5
0-40~250KPa
6
0-0.16~1MPa
7
0-0.4~2.5MPa
8
0-1.6~10.0MPa

代號
輸出
E
非智能型(4~20mA輸出)
S
智能型(HART協議+4~20mA輸出)

代號
結構材料
法蘭接頭
隔離膜片
灌充液體
22
316SST
316SST
硅油

S1
一個遠傳裝置
根據表I-VI訂貨
S2
二個遠傳裝置

代號
附加功能
M1
0~100%線性指示表
M2
LED數字顯示器
M3
LCD顯示器
B1
管裝彎安裝板
B2
板裝彎安裝板
B3
管裝平安裝板
d
隔爆型dII  BT4
i
本安型iaIICT6
SC-3051DP
4
S
22
S2
M3    B3         ←選型舉例
